MT2586F系列 过孔式导电滑环
2018-10-08 19:40 苏州默孚龙

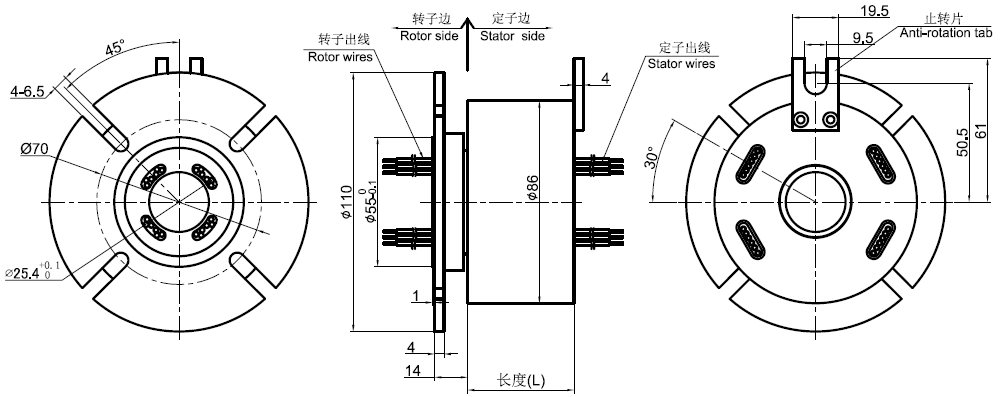

通孔直径 25.4mm,外径: 86mm
MT2586F是标准系列过孔滑环(过孔式集流环)，,过孔直径25.4mm(适用任何<=25.4mm)，外径为86mm精密导电滑环。支持信号(2A), 10A, 倍率*10A,电压440VAC/VDC.
相比较同类产品有着旋转精度高，性能更稳定，寿命更长。其采用接触材料采用贵金属+超硬镀金处理，力矩小，运转稳定，寿命长,电阻波动小,接触电阻小,保证优良的传输性能。
典型应用包括自动化设备、工作转台、摄像机云台、机器人等.
| 产品等级选型表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
| VC | 250RPM | 2000万转 | 贵金属 |
| VD | 600RPM | 8000万转 | 镀金-镀金 |
| VH | 1000RPM | 1.5亿转 | 金合金 |
| 技术规格参数 | ||||
| 机械技术指标 | 电气技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 参考产品选型等级 | 功率 | 信号 | |
| 额定转速 | 参考产品选型等级 | 额定电压 | 0~690VAC/VDC | 0~440VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85% RH | 导线规格 | AWG16#Teflon | AWG22#Teflon |
| 接触材料 | 参考产品选型等级 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 铝合金 | 绝缘强度 | 1000VAC@50Hz，60s | |
| 扭矩 | 0.1N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||

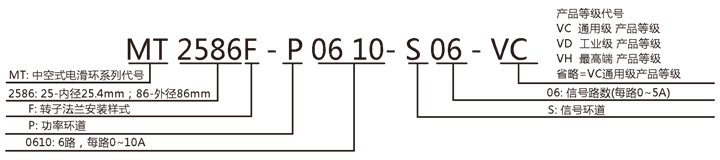

选型表
| MT2586F系列-过孔式滑环选型表 | |||||||
| 型号 | 10A | 信号或5A | 长度L(mm) | 型号 | 10A | 信号或5A | 长度L(mm) |
| MT2586F-S02 | 0 | 2 | 31.6 | MT2586F-P1210-S12 | 12 | 12 | 106.4 |
| MT2586F-P0210 | 2 | 0 | 31.6 | MT2586F-P1810-S06 | 18 | 6 | 106.4 |
| MT2586F-S03 | 0 | 3 | 35 | MT2586F-P2410 | 24 | 0 | 106.4 |
| MT2586F-P0310 | 3 | 0 | 35 | MT2586F-S30 | 0 | 30 | 126.8 |
| MT2586F-S06 | 0 | 6 | 45.2 | MT2586F-P0610-S24 | 6 | 24 | 126.8 |
| MT2586F-P0210-S04 | 2 | 4 | 45.2 | MT2586F-P1210-S18 | 12 | 18 | 126.8 |
| MT2586F-P0410-S02 | 4 | 2 | 45.2 | MT2586F-P1810-S12 | 18 | 12 | 126.8 |
| MT2586F-P0610 | 6 | 0 | 45.2 | MT2586F-P2410-S06 | 24 | 6 | 126.8 |
| MT2586F-S12 | 0 | 12 | 65.6 | MT2586F-P3010 | 30 | 0 | 126.8 |
| MT2586F-P0210-S10 | 2 | 10 | 65.6 | MT2586F-S36 | 0 | 36 | 150.2 |
| MT2586F-P0310-S09 | 3 | 9 | 65.6 | MT2586F-P0610-S30 | 6 | 30 | 150.2 |
| MT2586F-P0610-S06 | 6 | 6 | 65.6 | MT2586F-P1210-S24 | 12 | 24 | 150.2 |
| MT2586F-P0810-S04 | 8 | 4 | 65.6 | MT2586F-P3610 | 36 | 0 | 150.2 |
| MT2586F-P1010-S02 | 10 | 2 | 65.6 | MT2586F-S42 | 0 | 42 | 170.6 |
| MT2586F-P1210 | 12 | 0 | 65.6 | MT2586F-P0610-S36 | 6 | 36 | 170.6 |
| MT2586F-S18 | 0 | 18 | 86 | MT2586F-P1210-S30 | 12 | 30 | 170.6 |
| MT2586F-P0210-S16 | 2 | 16 | 86 | MT2586F-S48 | 0 | 48 | 191 |
| MT2586F-P0410-S14 | 4 | 14 | 86 | MT2586F-P0610-S42 | 6 | 42 | 191 |
| MT2586F-P0610-S12 | 6 | 12 | 86 | MT2586F-P0910-S39 | 9 | 39 | 191 |
| MT2586F-P0810-S10 | 8 | 10 | 86 | MT2586F-P1210-S36 | 12 | 36 | 191 |
| MT2586F-P1010-S08 | 10 | 8 | 86 | MT2586F-P1810-S30 | 18 | 30 | 191 |
| MT2586F-P1210-S06 | 12 | 6 | 86 | MT2586F-P2410-S24 | 24 | 24 | 191 |
| MT2586F-P1410-S04 | 14 | 4 | 86 | MT2586F-S60 | 0 | 60 | 231.8 |
| MT2586F-P1610-S02 | 16 | 2 | 86 | MT2586F-P0610-S54 | 6 | 54 | 231.8 |
| MT2586F-S24 | 0 | 24 | 106.4 | MT2586F-P0910-S51 | 9 | 51 | 231.8 |
| MT2586F-P0410-S20 | 4 | 20 | 106.4 | MT2586F-P1210-S48 | 12 | 48 | 231.8 |
| MT2586F-P0610-S18 | 6 | 18 | 106.4 | MT2586F-S72 | 0 | 72 | 275.6 |
注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合，详细请咨询客服。可在标准产品上进行非标定制，请咨询客服。
